欧版颚式破碎机操作原理
在欧版PV颚式破碎机中，加工物料在两个坚硬的表面之间进行破碎。移动表面的动作独立于颚式破碎机上作用的负荷。破碎动作通过动颚体（3）的移动实现。动颚体与静颚体（4）以及边护板（2）构成破碎室。单块的加工物料（如岩石或矿石）在两个颚体之间夹紧、挤压和破碎。
生产和加工物料的质量和数量取决于颚式破碎机与所加工物料之间的交互。
破碎室的几何形状、颚式破碎机的动力学和加工的物料是最重要的因素。

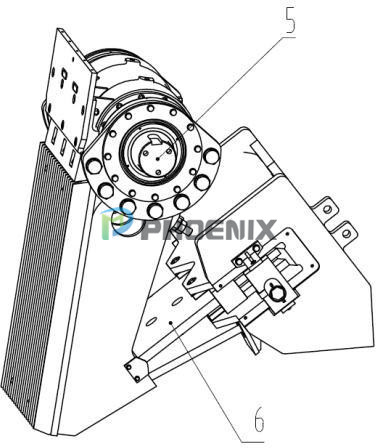

电机功率通过皮带传送到安装在偏心轴（5）上的一个飞轮（1）。偏心轴的旋转和肘板（6）的移动促使动颚体产生椭圆运动。颚体之间的距离减小时，进入的加工物料受到挤压应力，因此破碎。在动颚体移动离开静颚体时，加工物料能够通过破碎室向下流动。
颚板由于不断受到磨损，所以需要定期颠倒或更换。

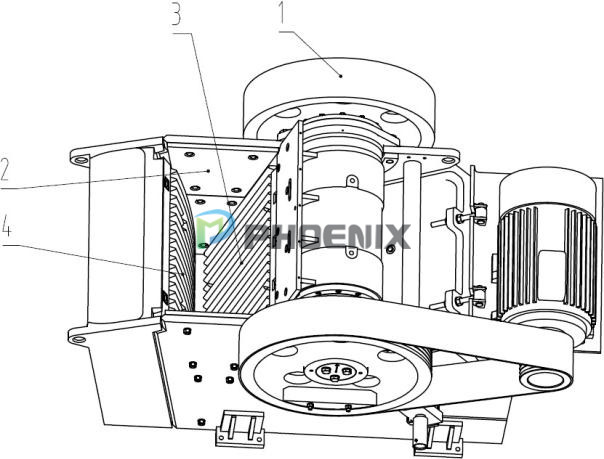

1 飞轮、2 边护板、3 活动式颚体、4 静颚体、5 偏心轴、6 肘板
1.2.1 说明
下列各图展示颚式破碎机的元件及名称汇总。
注: 参数如有更新，恕不另行通知，请联系我们。
生产和加工物料的质量和数量取决于颚式破碎机与所加工物料之间的交互。
破碎室的几何形状、颚式破碎机的动力学和加工的物料是最重要的因素。
电机功率通过皮带传送到安装在偏心轴（5）上的一个飞轮（1）。偏心轴的旋转和肘板（6）的移动促使动颚体产生椭圆运动。颚体之间的距离减小时，进入的加工物料受到挤压应力，因此破碎。在动颚体移动离开静颚体时，加工物料能够通过破碎室向下流动。
颚板由于不断受到磨损，所以需要定期颠倒或更换。
1 飞轮、2 边护板、3 活动式颚体、4 静颚体、5 偏心轴、6 肘板
1.2.1 说明
下列各图展示颚式破碎机的元件及名称汇总。

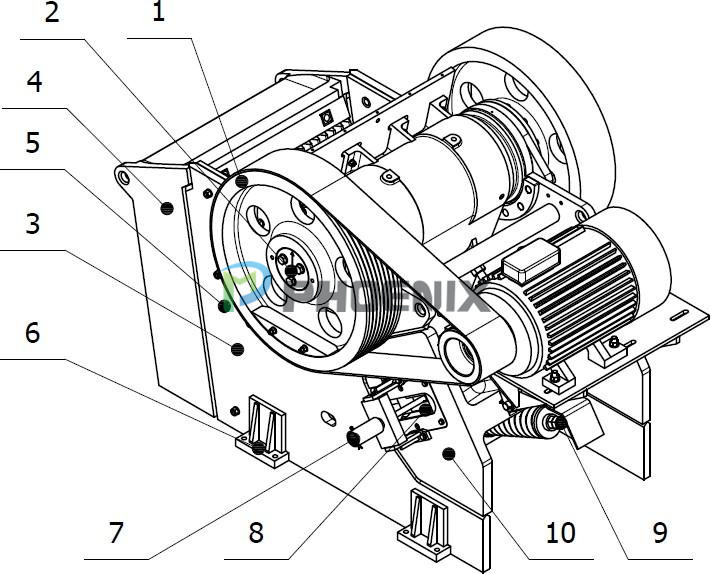

底视图
1 槽轮、2 偏心轴 （隐蔽式）、3 侧墙、4 前墙、5 边护板固定件、6 机架支座、7 调整装置、8 调整楔块 （隐蔽式）、9 拉杆、10 后墙

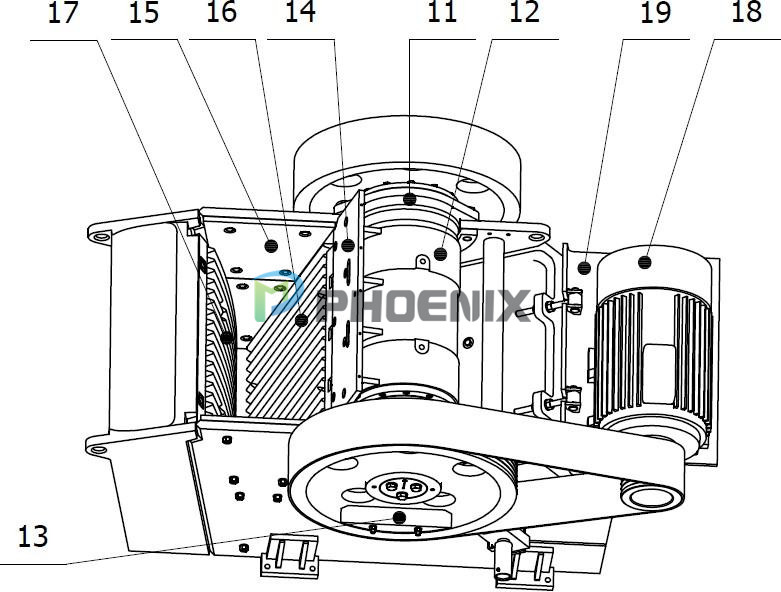

顶视图
11 轴承座、12 动颚、13 配重块、14 动颚护板、15 边护板、16 动颚齿板、17 固定齿板、18 电机、19 电机座
11 轴承座、12 动颚、13 配重块、14 动颚护板、15 边护板、16 动颚齿板、17 固定齿板、18 电机、19 电机座
PV颚式破碎机产品参数：
|
型号 |
给料口尺寸(mm) |
最大给料(mm) |
排料口宽度(mm) |
电机功率(kw) |
电机转速(r/min) |
重量(t) |
| PV710 | 760*1060 | 500 | 75-200 | 110 | 750 | 17.3 |
| PV912 | 900*1200 | 800 | 154-250 | 132 | 1000 | 39.3 |
